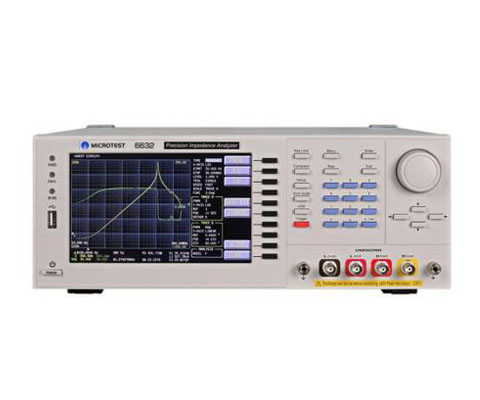

精密阻抗分析仪器6632

精密阻抗分析仪器6632

6632精密阻抗分析仪,提供6种频率选项(10Hz至1/3/5/10/20/30MHz),可以进行交流信号的LCR测试,测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地
产品详情

  6632精密阻抗分析仪,提供6种频率选项(10 Hz 至1/3/5/10/20/30 MHz),可以进行交流信号的LCR测试,测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换,ALC补偿,多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V,并可选购外挂直流偏置电压/电流 0到±40V/±100mA,精准量测压电陶瓷材料之导纳圆绘图,提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件),可协助客户模拟元件的等效参数值。可搭配 6210, 6220,或6240直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。

  6632精密阻抗分析仪可搭配各式各样的测试治具与配件。例如:介电常数测试治具 FX-0000C7,仪器内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20,用来评估电化学材料特性分析。使用导磁系数测试治具 FX-0000C8,仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"。其内建的公式让让量测步骤变得更为简易及快速。

  量测精准度及多功能性为种不同类型的工作和应用程式高要求的最佳选择,使用者包括半导体、元件厂商、研发单位、进料检验、实验室、学生。

  特色:

  信号源频率范围:DC, 10Hz-1/3/5/10/20/30MHz

  基本阻抗量测精度 ±0.08% ( 典型值 ±0.05%)

  自动电平控制 (ALC) 功能

  输出阻抗 25Ω/100Ω 可切换

  提供电表模式、多步测试、图形扫图、等效电路模型分析

  内建直流偏置电压 ±12 V,可另选购外挂直流偏置电压 0 到 ±40V/ 电流 ±100mA

  精准量测压电陶瓷材料之导纳圆绘图,并提供量测电容之 C-V 曲线

  超快量测速度 < 3mS( 最快 )

  开路 / 短路 / 负载校正功能

  表模式下最多可显示四个元件参数,电感值及 DCR 值可同时显示

  可同时量测和显示自动元件分类:比较器功能及 Handler 接口 BIN分类功能

  并搭配多样治具,如 : 液态介电、介电治具和导磁系数量测

  可搭配 DC BIAS 6210/6220/6240

  支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面

  适用于研发、制程、实验室等检测领域

  可加购电脑连线软体
